한국형 커플러의 특징

1. 디엠하이테크가 한국형 에어커플러 실용신안을 등록하였습니다.(실용실안 20-2011-000990)
2. 이제품은 기존 기술에 비해 구조가 간단하여 내구성과 품질이 우수하고, 동종제품과 호환이 가능한 것이 특징이며, 기존제품에 비하여 에어 토출량이 월등히 많습니다.
3. 소켓과 플러그의 탈착이 월등히 개선되어 사용하기도 부드럽습니다.

SOCKET

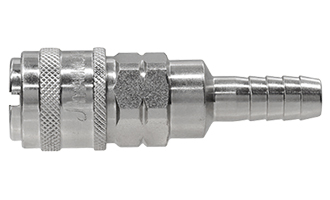

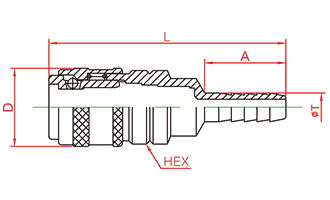

BH 12-M / 13-M / 14-M

MODEL	T(Φ)	L(m/m)	HEXAGON(m/m)	A(m/m)	D(Φ)
BH12-M	9	73.5	21x24	28	21
BH13-M	11	73.5	21x24	28	21
BH14-M	14.5	74.5	21x24	29	21

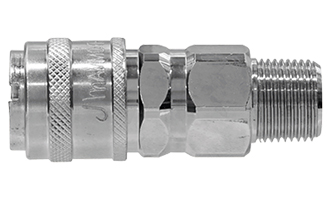

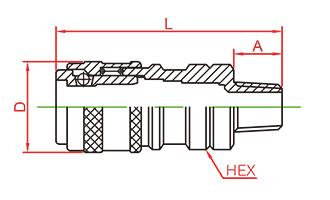

BM 12-M / 13-M / 14-M

MODE	PT-SCREW	L(m/m)	HEXAGON(m/m)	A(m/m)	D(Φ)
BM12-M	PT1/4	60.5	21x24	13	21
BM13-M	PT3/8	61.5	21x24	14	21
BM14-M	PT1/2	63	21x24	15.5	21

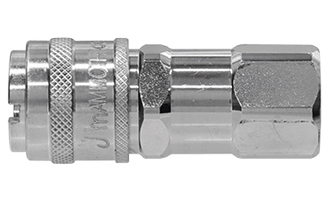

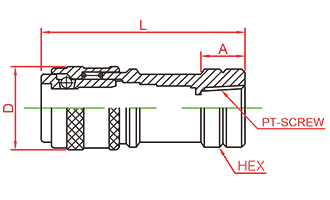

BF 12-M / 13-M / 14-M

MODE	PT-SCREW	L(m/m)	HEXAGON(m/m)	A(m/m)	D(Φ)
BF12-M	PT1/4	59.5	21x24	12	21
BF13-M	PT3/8	60.5	21x24	17	21
BF14-M	PT1/2	62.5	21x24	19	21

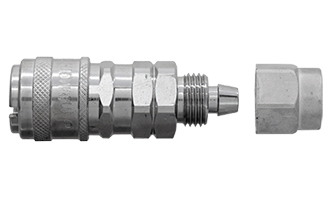

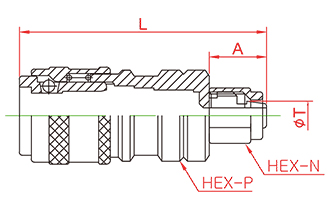

BN 08-M / 10-M / 12-M

MODE	T(Φ)	L(m/m)	HEX-P(m/m)	A(m/m)	HEX-N(m/m)
BN08-M	7.3	62	21x24	14.5	14x16.3
BN10-M	9	65.5	21x24	18	17x21.6
BN12-M	10.7	66.5	21x24	19	17x21.6

PLUG

PLUG의 특징

1. 특 PLUG : STEEL, 열처리후 경질크롬도금
2. 재질 : S45C를 CNC선반으로 기능성 부위를 정밀 가공한 제품으로 플러그의 소켓삽입부의 치수가 모든 제품에 동일하게 유지되므로 타사 제품보다 수명이 월등하게 보장됩니다.

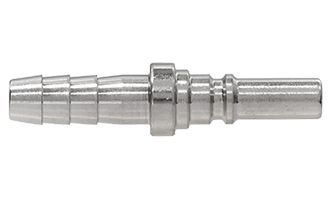

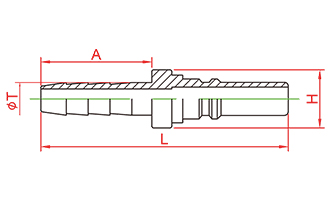

AH 12-M / 13-M / 14-M

MODE	T(Φ)	L(m/m)	H(Φ)	A(m/m)
AH12-M	9	68	16	30.5
AH13-M	11	68	16	30.5
AH14-M	14.5	72.5	18	35

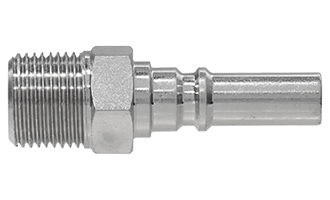

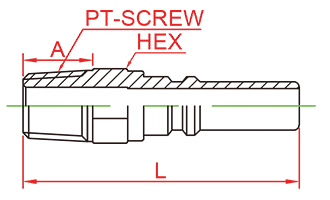

AM 12-M / 13-M / 14-M

MODE	PT-SCREW	L(m/m)	HEXAGON(m/m)	A(m/m)
AM12-M	PT1/4	51.5	14x16.1	13
AM13-M	PT3/8	53	17x19.4	14
AM14-M	PT1/2	56	21x24	15.5

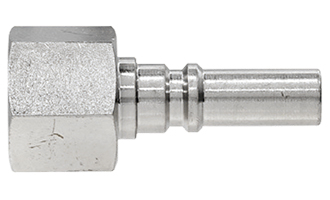

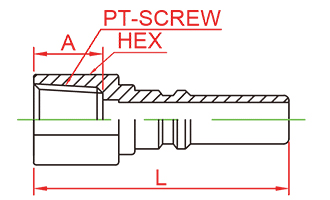

AF 12-M / 13-M / 14-M

MODE	PT-SCREW	L(m/m)	HEXAGON(m/m)	A(m/m)
AF12-M	PT1/4	48	17x19.3	12
AF13-M	PT3/8	49	21x24	13
AF14-M	PT1/2	51	25x28.8	15

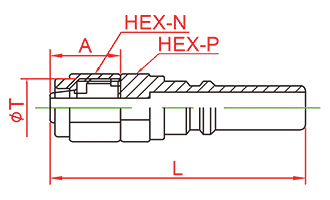

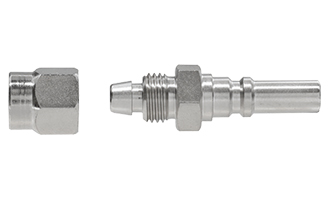

AN 08-M / 10-M 12-M/

MODE	T(Φ)	L(m/m)	HEX-P(m/m)	A(m/m)	HEX-N(m/m)
AN08-M	7.3	52.5	14x16.1	14.5	14x16.3
AN10-M	9	57.5	17x19.4	18	17x21.9
AN12-M	10.7	58.5	17x19.6	19	17x21.9
