대한민국 1등, 맘모스 퀵 커플러의 정밀기술

초소형 커플러의 특징

  1. 제원표 외 나사 및 호스 맞춤 제작가능하다.
  2. 반도체 장비, 가스측정기, 산업용 청소기 적용 가능하다.
  3. 대한민국 최초 생산이다.
  4. 물, 에어, 가스 사용가능(역류방지기능 X)하다.
  5. 초소형, 초경량 원터치 커플러이다.
  6. 미국 소형 커플러 제품과 호환가능(Φ4.8)하다.

COUPLER

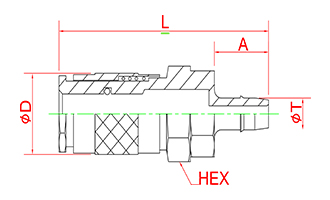

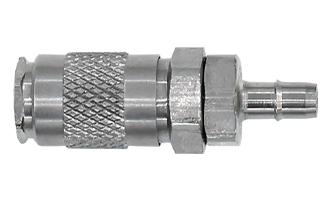

QDC-H04

MODEL T(Φ) L(m/m) HEXAGON(m/m) A(m/m) D(Φ)
QDC-H04 3.8 30.5 10 x 11 8 10

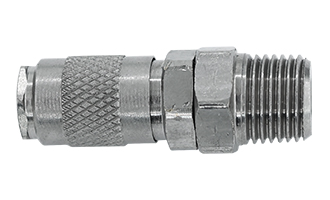

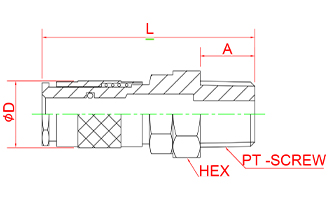

QDC-M1/8

MODEL PT-SCREW L(m/m) HEXAGON(m/m) A(m/m) D(Φ)
QDC-M1/8 PT 1/8 31 11 x 12.5 8 10

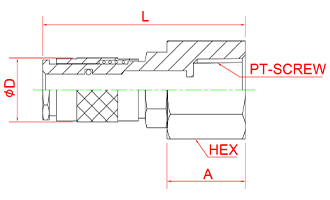

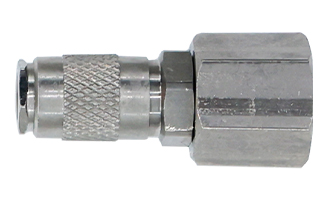

QDC-F1/8

MODEL PT-SCREW L(m/m) HEXAGON(m/m) A(m/m) D(Φ)
QDC-F1/8 PT 1/8 31 13 x 14.8 12 10

PLUG

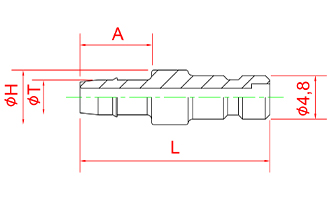

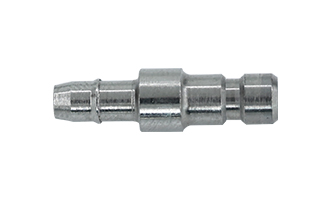

QDP-H04

MODEL T(Φ) L(m/m) A(m/m) H(Φ)
QDP-H04 3.8 20 8 6

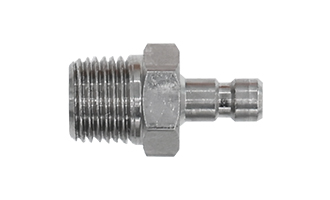

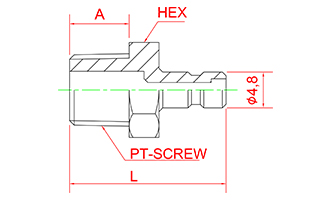

QDP-M1/8

MODEL PT-SCREW L(m/m) HEXAGON(m/m) A(m/m)
QDP-M1/8 PT 1/8 21 11 x 12.5 8

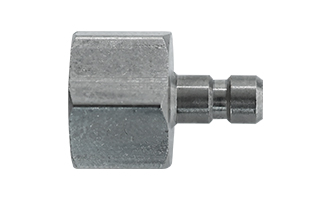

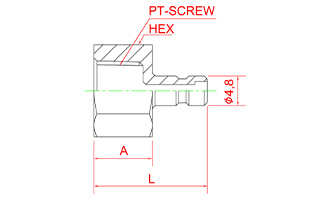

QDP-F1/8

MODEL PT-SCREW L(m/m) HEXAGON(m/m) A(m/m)
QDP-F1/8 PT 1/8 18.5 13 x 14.8 9.5
